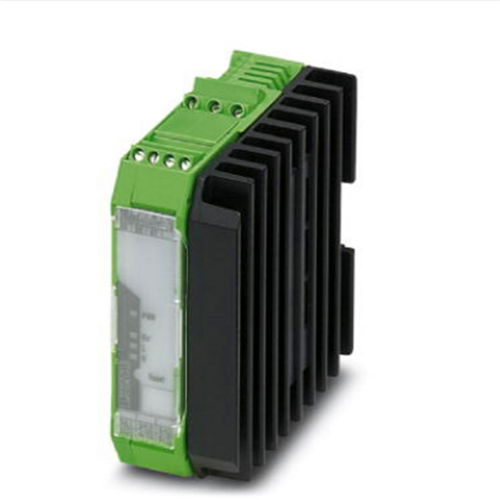

2297206 ELR 3-230AC/500AC- 2菲尼克斯起动器

优势:
无磨损和无撞击
高开关频率
输入电压类型:24 V DC和230 V AC

输入数据

输入名称 控制输入
额定操作电压UC 230 V AC
触发电压范围 24 V AC ... 275 V AC
额定操作电流IC 大约 17 mA
开关阈值 ≤ 6 V AC (“0”信号)
≥ 22 V AC (“1”信号)
传输频率 6 Hz
工作电压显示 绿色LED

输出数据负载输出

工作电压范围 42 V AC ... 660 V AC (45/65Hz)
负载电流范围 350 mA ... 20 A (参见衰减曲线)
AC-51时的额定操作电流 20 A
AC-53a时的额定操作电流 5 A
漏电流 < 3 mA (处于断开状态)
残压 < 1.6 V
电涌电流 250 A (t=10ms)
保护电路 RCV电路

连接数据,控制电路

连接名称 控制回路
连接方式 螺钉连接
剥线长度 8 mm
螺纹 M4
硬导线横截面 0.5 mm² ... 2.5 mm²
柔性导线横截面 0.5 mm² ... 2.5 mm²
可连接导向横截面 AWG 20 ... 14

连接数据负载电路

连接名称 负载电路
连接方式 螺钉连接
剥线长度 8 mm
螺纹 M4
硬导线横截面 0.5 mm² ... 4 mm²
柔性导线横截面 0.5 mm² ... 4 mm²
可连接导向横截面 AWG 20 ... 12

常规

测试电压输入/输出 4 kVrms
安装位置 垂直(水平DIN导轨)
组装说明 排列间隔≥ 22.5mm

尺寸

宽度 22.5 mm
高度 103 mm
深度 103 mm

环境条件

环境温度(运行) -30 °C ... 70 °C
环境温度(存放/运输) -40 °C ... 80 °C
