2800234 VAL-ME 100 3+1/FM
2800233 VAL-ME 120 3+1/FM
51210270VAL-ME 120 3+1/FM+LDJ
2880422 VAL-ME 175
2880419 VAL-ME 335
2800241 VAL-ME 60 3+1/FM
2800238 VAL-ME 80 3+1/FM
2880817 VAL-ME-N/PE
2800257 VAL-MS 1+1-BE/FM/HD/S1A
2804542 VAL-MS 1000DC/1+V
2804490 VAL-MS 1000DC/1+V-FM
2800177 VAL-MS 1000DC/2+F
2800176 VAL-MS 1000DC/2+F-FM
2805091 VAL-MS 1000DC/2+V
2920502 VAL-MS 1000DC/2+V-FM
2805567 VAL-MS 1000DC/2+V-FM-UD
2800628 VAL-MS 1000DC-PV/2+V
2800627 VAL-MS 1000DC-PV/2+V-FM
2800624 VAL-MS 1000DC-PV-ST
2805185 VAL-MS 1000PV ST
51211082VAL-MS 120
2807586 VAL-MS 120 ST
51506040VAL-MS 120 ST-RW
51210198VAL-MS 120/2
51211772VAL-MS 120/2
51210140VAL-MS 120/2+1/60/FM
51210190VAL-MS 120/2-FM
51210323VAL-MS 120/3+1/FM
2856692 VAL-MS 120/3+1/FM-UD
51210191VAL-MS 120/3-FM
51211083VAL-MS 120/FM
51504462VAL-MS 120/FM-CRCC
2858292 VAL-MS 120-UD ST
2921103 VAL-MS 175/40/2+1-FM
2800018 VAL-MS 2*2-BE/SP/FM
2839127 VAL-MS 230
51210234VAL-MS 230
51211076VAL-MS 230
51212014VAL-MS 230 IT
5772184 VAL-MS 230 IT
51211548VAL-MS 230 IT ST/RW
5772045 VAL-MS 230 IT/1+1
5772058 VAL-MS 230 IT/1+1-FM
51212018VAL-MS 230 IT/2
5772249 VAL-MS 230 IT/2
51212019VAL-MS 230 IT/2/FM
51210608VAL-MS 230 IT/2-FM
5772252 VAL-MS 230 IT/2-FM
5772320 VAL-MS 230 IT/3
2858548 VAL-MS 230 IT/3+1
2858551 VAL-MS 230 IT/3+1-FM
51211489VAL-MS 230 IT/3+1-FM-ZH
5772346 VAL-MS 230 IT/3-FM
51212016VAL-MS 230 IT/4
5772391 VAL-MS 230 IT/4
51212017VAL-MS 230 IT/4/FM
5772401 VAL-MS 230 IT/4-FM
51212015VAL-MS 230 IT/FM
5772197 VAL-MS 230 IT/FM
5768157 VAL-MS 230 IT/FM-HW
2798844 VAL-MS 230 ST
2749903 VAL-MS 230 VF ST
5772029 VAL-MS 230/1+1
5772032 VAL-MS 230/1+1-FM
2859013 VAL-MS 230/10
51211080VAL-MS 230/2
5772207 VAL-MS 230/2
51211081VAL-MS 230/2/FM
5772265 VAL-MS 230/2+1
51210335VAL-MS 230/2+1/FM
51502093VAL-MS 230/2+1/FM-UD
5772278 VAL-MS 230/2+1-FM
5772210 VAL-MS 230/2-FM
5772281 VAL-MS 230/3
2838209 VAL-MS 230/3+1
2838199 VAL-MS 230/3+1 FM 1
2858959 VAL-MS 230/3+1/FM-UD
51210213VAL-MS 230/3+1/FM-UD
5772294 VAL-MS 230/3-FM
51211078VAL-MS 230/4
5772359 VAL-MS 230/4
51211079VAL-MS 230/4/FM
5772362 VAL-MS 230/4-FM
2839130 VAL-MS 230/FM
51211077VAL-MS 230/FM
2859026 VAL-MS 230/FM/10
51503806VAL-MS 230-FM

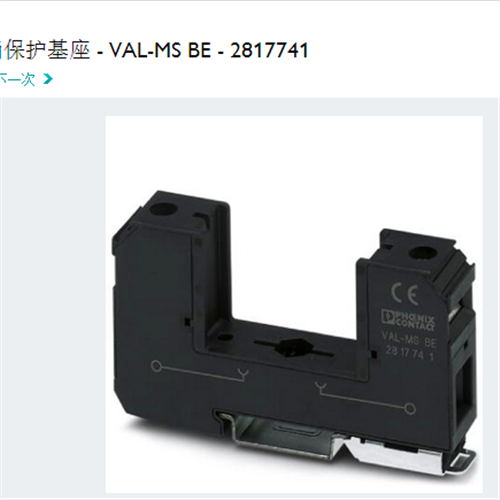

菲尼克斯2类电涌保护基座 - VAL-MS BE - 2817741
基座与VALVETRAB MS系列2类保护器匹配使用。 型号: 单通道
优势
- 带或不带浮地遥信触点的型号
- 单/多位设计,用于安装保护性插头
- 首次插入保护性插头时的防插错编码
- DIN导轨安装模块
高度 89.8 mm
宽度 17.6 mm
深度 51.5 mm (7.5 mm(含DIN导轨))
针距单位 1 分区
环境条件
保护等级 IP20 (仅在使用了所有连接位的情况下)
环境温度(运行) -40 °C ... 80 °C
环境温度(存放/运输) -40 °C ... 80 °C
海拔 ≤ 2000 m (平均海拔(标准海拔零点以上))
允许湿度(运行) 5 % ... 95 %
冲击力(运行) 25g (半正弦 / 11 ms / 3x ±X, ±Y,±Z)
振动(操作) 5g (10 ... 500 Hz / 2.5 h / X, Y, Z)
常规
IEC 类别 II
T2
EN类型 T2
安装类型 DIN导轨: 35 mm
颜色 深黑RAL 9005
外壳材料 PA 6.6
污染等级 2
阻燃等级,符合UL 94 V-0
类型 底座元件,DIN导轨安装
位数 1
电涌保护故障报警 无
附加描述
注意事项 安装在防触摸保护柜内。对于UC > 500 V的应用场合,侧面间距以及连接区域内有源部件(包括接地部件)之间的的间距必须至少达到5 mm。
保护电路
额定频率fN 50 Hz (60 Hz)
最大持续工作电压UC 600 V AC
额定负载电流IL 80 A
短路电流耐受ISCCR 25 kA
最大备用保险丝,带有支线接线 125 A (gG)
最大备用保险丝,带有V型连接线 80 A (gG)
接线参数
连接方式 螺钉连接
螺纹 M5
紧固力矩 3 Nm (1,5 mm² ... 16 mm²)
4.5 Nm (25 mm² ... 35 mm²)
剥线长度 16 mm
柔性导线横截面 1.5 mm² ... 25 mm²
硬导线横截面 1.5 mm² ... 35 mm²
可连接导向横截面 AWG 15 ... 2
连接方式 叉形电缆端头
柔性导线横截面 1.5 mm² ... 16 mm²
UL规格
SPD型号 4CA
标称工作电压 690 V AC
UL指示器/远程信号发送
紧固力矩 4 lbf-in.
可连接导向横截面 AWG 30 ... 14
